JYWQ系列自動攪勻渄污泵

當前位置：首頁 > JYWQ系列自動攪勻渄污泵

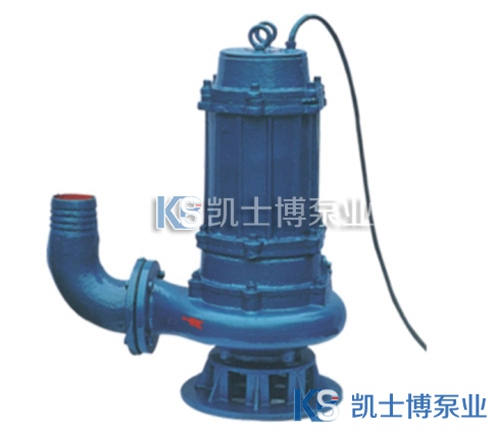

JYWQ系列自動攪勻渄污泵

優勢

品牌知名度高、質量可靠、終身維護

常規產品現貨供應

訂做產品交貨及時

產品概述

性能參數

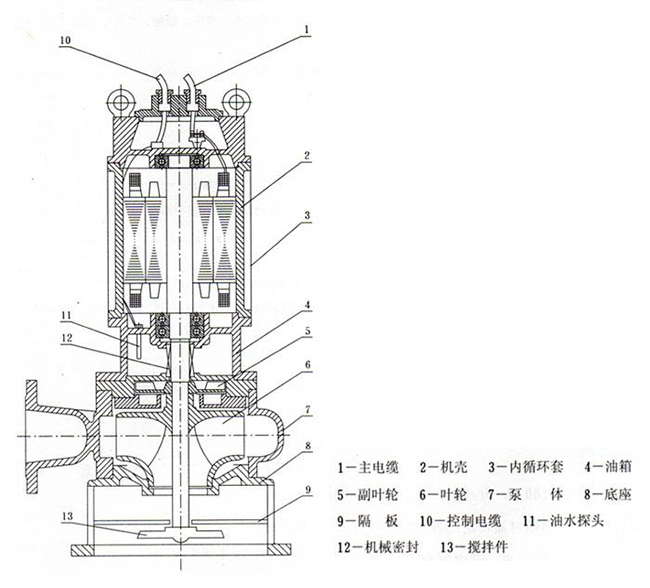

結構圖紙

安裝尺寸

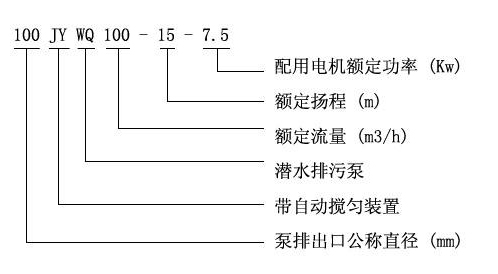

型號定義

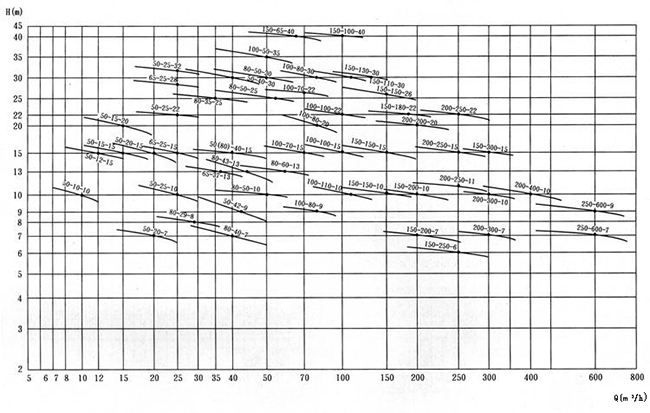

性能圖譜

注意事項

成功案列

JYWQ型自動攪勻潛水排污泵是本司在吸收國外先進技術的基礎上，采用優秀的水力模型開發研制而成的新型環保類產品，在排送固體顆粒和長纖維垃圾以及減少污水坑內沉積等方面，具有獨特功能。

該泵水力性能先進成熟，性能指標已達到或超過國外同類產品先進技術水平。

本司排污泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

排污泵特點：

1、利用泵自身出水壓力，攪勻污水池內沉淀污泥，真正達到徹底排出污水池沉淀物的目的。

2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。

3、設計合理，配套電機合理，效率高，節能效果顯著。

4、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，耐用，耐磨，可使泵安全連續運行8000小時以上。

5、泵結構緊湊，體積小、移動方便，安裝簡便，無需建泵房，潛入水中即可工作，減少工程造價。

6、油室內設有油水探頭，對泵實施絕對保護。

7、可配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高產品的安全可靠性。

8、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。

9、電機可采用水套式外循環冷卻系統，保證電泵在無水（干式）狀態下安全運行。

10、雙導軌自動耦合安裝系統，給泵的安裝、維修帶來極大的方便，人可不必為此進入污水坑。

11、安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

適用范圍

適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、沉淀物的污水污物。

型號	排出口徑 (mm)	額定流量 (m3/h)	額定揚程 (mm)	攪拌直徑 (mm)	轉速 (r/min)	效率 (%)	自動耦合器
JYWQ50-12-15-1200-1.5	50	12	15	1200	2900	48	CAK-50
JYWQ50-20-7-1200-1.1	50	20	7	1200	2900	62	CAK-50
JYWQ50-10-10-1200-1.1	50	10	10	1200	2900	56	CAK-50
JYWQ50-15-15-1200-2.2	50	15	15	1200	2900	51	CAK-50
JYWQ50-25-10-1200-2.2	50	25	10	1200	2900	65	CAK-50
JYWQ50-15-20-1200-2.2	50	15	20	1200	2900	56	CAK-50
JYWQ50-20-15-1200-2.2	50	20	15	1200	2900	56	CAK-50
JYWQ50-42-9-1200-3	50	42	9	1200	2900	56	CAK-50
JYWQ50-17-25-1200-3	50	17	25	1200	2900	56	CAK-50
JYWQ50-25-22-1200-4	50	25	22	1200	2900	62	CAK-50
JYWQ50-40-15-1400-4	50	40	15	1400	2900	70	CAK-50
JYWQ50-25-32-1600-5.5	50	25	32	1600	2900	52	CAK-50
JYWQ50-40-30-1600-7.5	50	40	30	1600	2900	68	CAK-50
JYWQ65-25-15-1400-3	65	25	150	1400	2900	65	CAK-65
JYWQ65-37-13-1400-3	65	37	13	1400	2900	62	CAK-65
JYWQ65-25-28-1400-4	65	25	28	1400	2900	60	CAK-65
JYWQ80-40-7-1600-2.2	80	40	7	1600	2900	54	CAK-80
JYWQ80-29-8-1600-2.2	80	29	8	1600	2900	54	CAK-80
JYWQ80-43-13-1600-4	80	43	13	1600	2900	63	CAK-80
JYWQ80-50-10-1600-3	80	50	10	1600	1450	76	CAK-80
JYWQ80-40-15-1600-4	80	40	15	1600	2900	70	CAK-80
JYWQ80-60-13-1600-4	80	60	13	1600	2900	70	CAK-80
JYWQ80-35-25-1600-5.5	80	35	25	1600	2900	64	CAK-80
JYWQ80-50-25-1600-7.5	80	50	25	1600	2900	70	CAK-80
JYWQ80-50-30-1600-7.5	80	50	30	1600	2900	70	CAK-80
JYWQ100-80-9-2000-4	100	80	9	2000	1450	62	CAK-100
JYWQ100-110-10-2000-5.5	100	110	10	2000	1450	71	CAK-100
JYWQ100-70-15-2000-5.5	100	70	15	2000	1450	71	CAK-100
JYWQ100-100-15-2000-7.5	100	100	15	2000	1450	73	CAK-100
JYWQ100-80-20-2000-7.5	100	70	20	2000	2900	71	CAK-100
JYWQ100-50-35-2000-11	100	100	35	2000	2900	68	CAK-100
JYWQ100-70-22-2000-7.5	100	80	22	2000	2900	70	CAK-100
JYWQ100-100-22-2000-15	100	150	22	2000	1450	61	CAK-100
JYWQ100-80-30-2000-15	100	210	30	2000	1450	67	CAK-100
JYWQ150-150-10-2000-7.5	150	250	10	2000	1450	75	CAK-150
JYWQ150-210-7-2500-7.5	150	150	7	2500	1450	78	CAK-150
JYWQ150-250-6-2500-7.5	150	200	6	2500	1450	79	CAK-150
JYWQ150-150-15-2500-11	150	65	15	2500	1450	79	CAK-150
JYWQ150-200-10-2500-15	150	180	10	2500	1450	73	CAK-150
JYWQ150-65-40-3200-18.5	150	150	40	3200	1450	58	CAK-150
JYWQ150-180-22-2600-18.5	150	110	22	2600	1450	75	CAK-150
JYWQ150-150-26-2600-18.5	150	300	26	2600	1450	72	CAK-150
JYWQ150-110-30-2600-18.5	150	130	30	2600	1450	72	CAK-150
JYWQ150-300-15-2600-22	150	100	15	2600	1450	76	CAK-150
JYWQ150-130-30-2600-22	150	300	30	2600	1450	70	CAK-150
JYWQ150-100-40-3000-30	150	250	40	3000	1450	64	CAK-150
JYWQ200-300-7-3000-11	200	300	7	3000	1450	75	CAK-200
JYWQ200-250-11-3000-15	200	250	11	3000	1450	72	CAK-200
JYWQ200-300-10-3000-15	200	300	10	3000	1450	75	CAK-200
JYWQ200-250-15-3000-18.5	200	250	15	3000	1450	72	CAK-200
JYWQ200-400-10-3000-22	200	400	10	3000	1450	75	CAK-200
JYWQ200-200-20-3000-22	200	200	20	3000	1450	73	CAK-200
JYWQ200-250-22-3000-30	200	250	22	3000	1450	73	CAK-200
JYWQ250-600-7-3000-22	250	600	7	3000	1450	78	CAK-250
JYWQ250-600-9-3000-30	250	600	9	3000	1450	78	CAK-250

使用方法及安全操作規程

1、運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻.最低不得少于50兆歐。

2、檢查電纜有無破損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。

3、屯壓超過額定電壓的±10%時，不得啟動電泵。

4、為保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。

5、電泵潛入水中時，應垂直起吊，不允許橫放著地,更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈，置于干燥處，并注意防凍。

6、禁止：將電纜作為安裝起吊繩使用。

7、檢?轉子運轉方向，從上向下看應為順時針方向旋轉。

8、室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及?關，防止觸電。

9、移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。

10、嚴禁電機缺相運轉，如發現保險絲熔斷，應檢?原因后方可繼續使用，不得任意加粗保險絲。

11、泵運轉時，應有專人管理，如發現有不正?，F(xiàn)象應立即停機檢?，排除故障。（指未配全自動保護柜的情況〉。

12、電泵在規定的工作介質條件下正常運行半年后，應檢?油室密封狀況，如油室中的油呈乳狀或有水沉淀，應及時更換10?20號機械油和機械密封。對于在惡劣工作條件下使用的電泵，更應經常檢修。

13、用戶應根據實際使用的工況選擇合適的流量揚程，以達到最佳使用效果，泵銘牌或說明書上所示參數為該泵最佳使用工況點，用戶可選在（0.7?1.2）倍最佳流量內使用,禁止超流量使用，否則流量過大，揚程太低容易使電機過載。

泵的維護保養

1、電泵應有專人管理與使用，并定期檢?電泵繞組與機殼之間的絕緣電阻是否正常。

2、?次使用特別是用于較稠較粘的介質后，應將電泵放入清水中運行數分鐘，防止泵內留沉積物，保證電泵的清潔。

3、屯泵拆卸、維修后，機殼組件必須經0.2MPa氣壓試驗檢驗，確保電機和油室密封可靠.

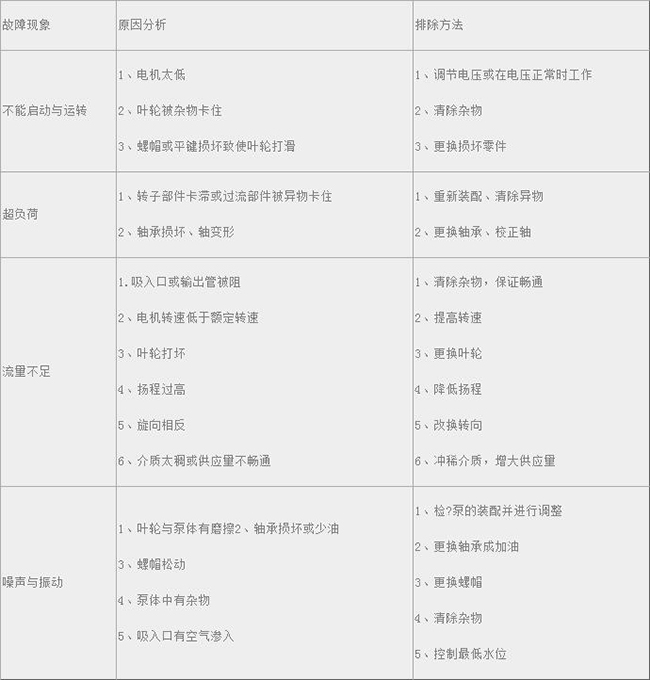

故障與排除


上一條信息：WQK/QG系列帶切割裝置潛水排污泵下一條信息：LW型直立式無堵塞排污泵

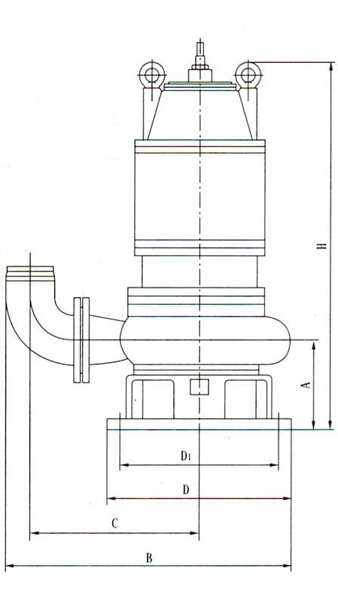

序號	型號	A	B	C	D1	D	H
1	50-12-15-1200-1.5	135	400	245	225	255	670
2	50-20-7-1200-1.1	132	343	225	150	180	610
3	50-10-10-1200-1.1	132	343	225	150	180	610
4	50-15-15-1200-2.2	135	400	245	225	255	670
5	50-25-10-1200-2.2	135	400	245	225	255	670
6	50-15-20-1200-2.2	135	400	245	225	255	670
7	50-20-15-1200-2.2	135	400	245	225	255	670
8	50-42-9-1200-3	143	420	265	225	255	750
9	50-17-25-1200-3	130	433	265	240	285	750
10	50-25-22-1200-4	135	400	245	225	255	735
11	50-40-15-1400-4	143	420	265	225	255	750
12	50-25-32-1600-5.5	180	480	295	270	320	820
13	50-40-30-1600-7.5	180	480	295	270	320	820
14	65-25-15-1400-3	143	435	270	225	255	750
15	65-37-13-1400-3	143	435	270	225	255	750
16	65-25-28-1400-4	180	515	317	270	320	800
17	80-40-7-1600-2.2	143	465	295	225	255	685
18	80-29-8-1600-2.2	143	465	295	225	255	685
19	80-43-13-1600-4	143	465	295	225	255	750
20	80-50-10-1600-3	180	570	325	280	320	790
21	80-40-15-1600-4	143	465	295	225	255	750
22	80-60-13-1600-4	143	465	295	225	255	750
23	80-35-25-1600-5.5	180	550	305	270	320	820
24	80-50-25-1600-7.5	180	550	305	270	320	820
25	80-50-30-1600-7.5	180	550	305	270	320	820
26	100-80-9-2000-4	180	600	386	280	320	790
27	100-110-10-2000-5.5	200	700	440	370	410	900
28	100-70-15-2000-5.5	200	690	430	370	410	900
29	100-100-15-2000-7.5	200	700	440	370	410	900
30	100-80-20-2000-7.5	180	585	370	270	320	900
31	100-50-35-2000-11	180	585	370	270	320	940
32	100-70-22-2000-7.5	180	585	370	270	320	900
33	100-100-22-2000-15	230	815	515	455	495	970
34	100-80-30-2000-15	230	815	515	455	495	970
35	150-150-10-2000-7.5	213	775	495	360	405	920
36	150-210-7-2500-7.5	242	830	540	365	410	950
37	150-250-6-2500-7.5	242	830	540	365	410	950
38	150-150-15-2500-11	220	770	495	345	395	990
