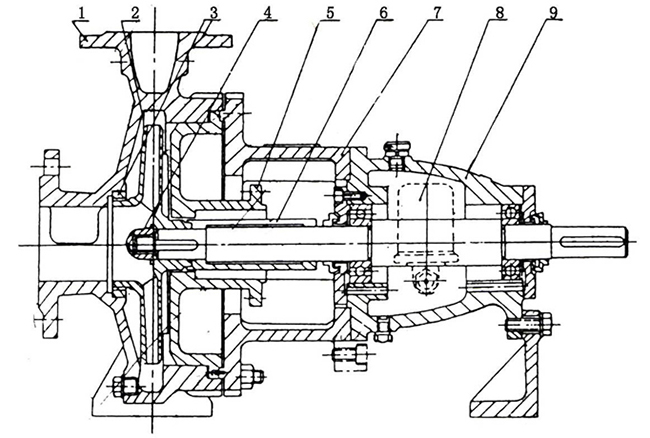

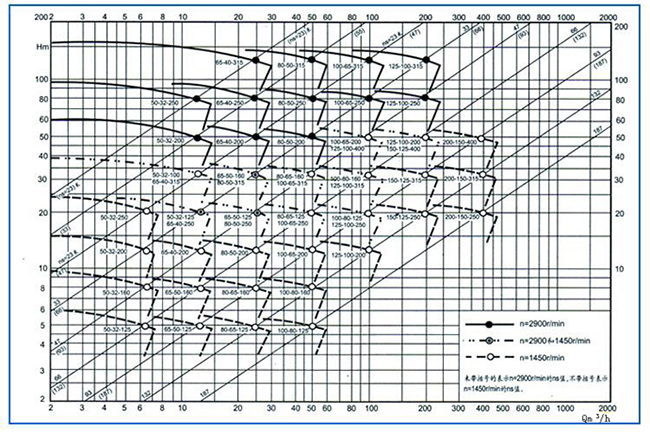

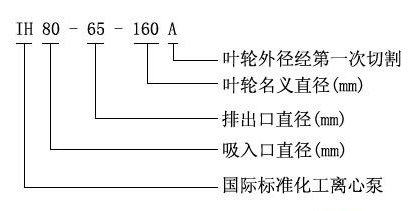

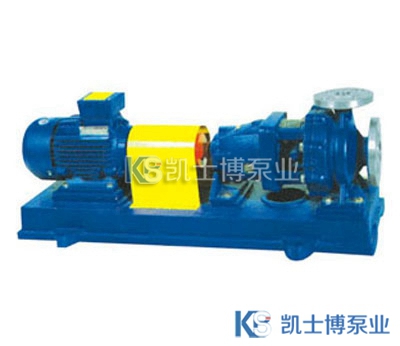

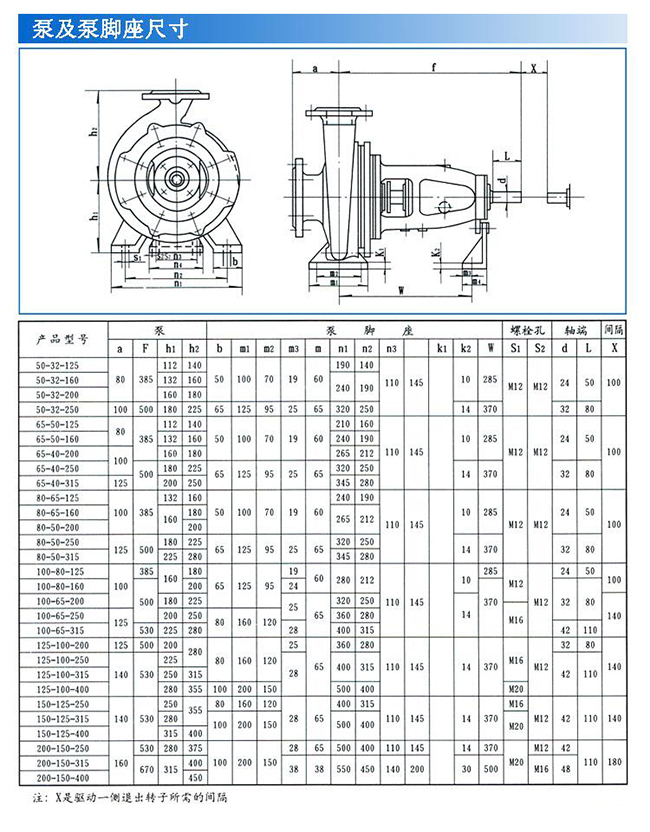

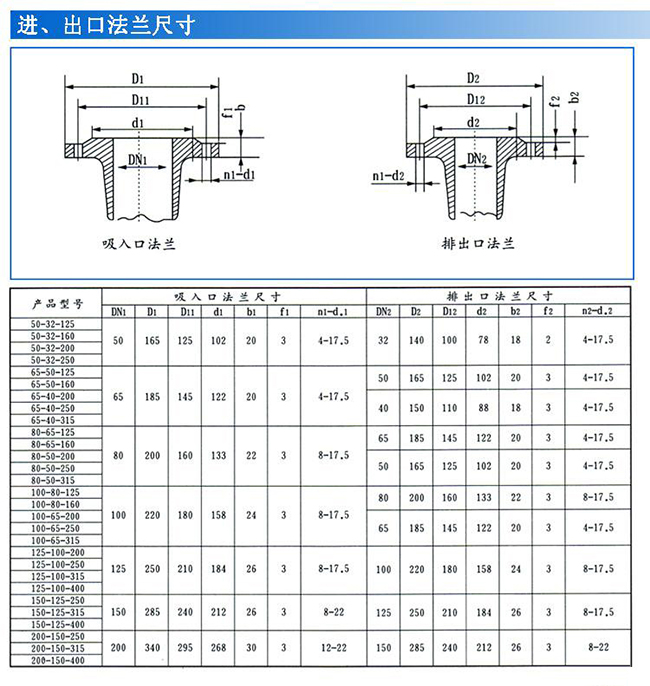

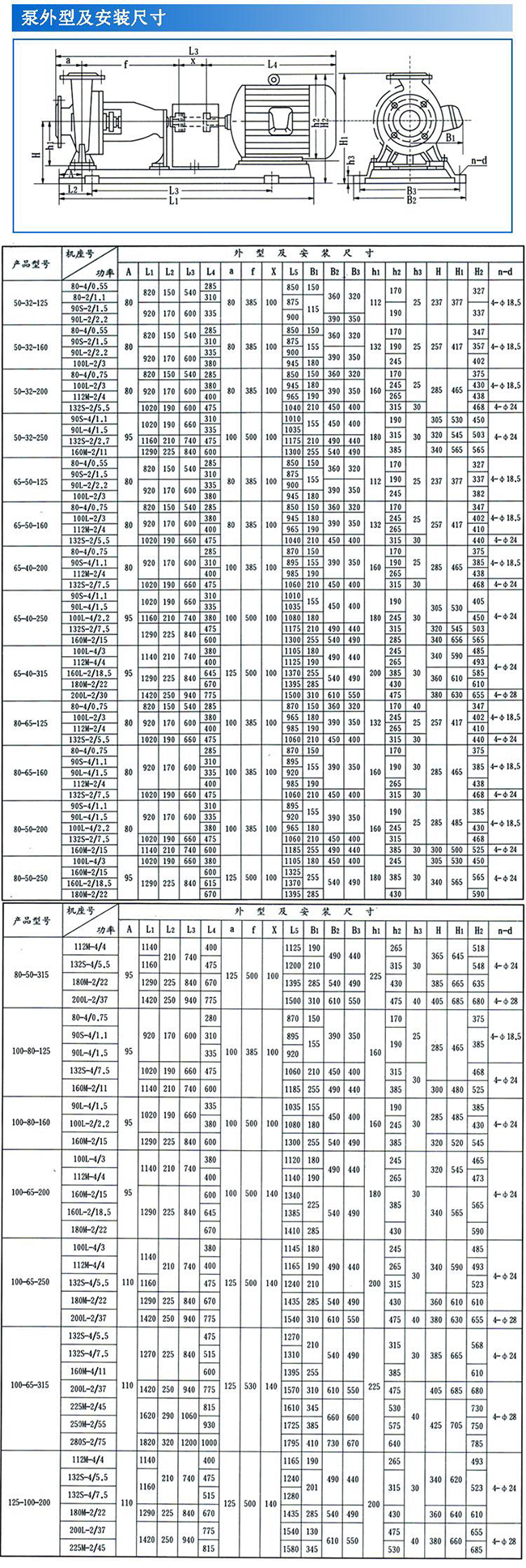

化工泵的結構特點：
泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件 通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸 器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
化工泵的旋轉方向：
泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
泵的軸封型式：
填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：?jiǎn)味嗣鏅C(jī)械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。
拆卸與裝配
拆卸：
由于采用了加長聯軸器，拆卸泵時，不必拆卸進、出口管路，泵體和電機，只需拆下加長聯軸器中的中間聯軸器，即可拆出轉子部件，進行維修、保養。
1、拆下泵體上的泄液管堵和懸架體上的放油管堵，放凈泵內液體和懸架體內的潤滑油。（注： 如泵上還有另外附加管路亦應拆下）。
2、拆開泵體與中間支架的聯結、并將中間支架、懸架部件和泵蓋等全部轉子部件從泵體中一起退出。
3、拆下,葉輪螺母、取下葉輪和鍵。
4、將泵蓋連同軸套、機械密封端蓋和稞械密封等部件一起從軸上退出。注意勿使軸套相對于泵蓋等發生滑動，然后再拆下機械密封端蓋，將機械密封連同軸套一起取下，再將軸套和機械密封拆開。
如果密封采用填料，則可從泵蓋中直接拆下軸套，再順次拆下填料壓蓋，填料和填料環等。
如果密封采用特殊結構，應注意不同的拆卸方法。
5、拆下中間支架與懸架支架。
6、拆下泵聯軸器和鍵。
7、拆下懸架體兩端的防塵盤和軸承的前、后蓋，再將軸連同軸承一起從懸架體內取下。
8、從泵軸上拆下軸承。
裝配
與拆卸程序相反進行。
起動、運行和停止
1. 起動前準備
1) 起動前要把泵和現場清理千凈。
2) 檢查托架內潤滑油量是否適量〈油面在油位計中心線2mm左右）油位計是否完好。
3) 未接聯軸器前檢查原動機的轉向，與泵的轉向箭頭一致后，接好聯軸器。
4) 在裝好機械密封或填料和聯軸器后可方使地用手轉動泵軸，應無碰擦現象，并將聯軸器的防護罩安裝好。
5) 泵在吸上情況下使用，起動前應灌泵或抽真空；泵在倒灌情況下使用，起動前應用所輸送液體將泵灌滿，驅除泵中的空氣后，將吐出管的閘閥關閉。
6) 起動前檢查基礎螺檢有無松動。壓蓋是否歪斜，以及潤滑油和冷卻水的供應情況。
2. 起動
1) 關 閉進出口壓力（或真空）計和出水閥門、（如有旁通管、此時也應關閉?！灯饎?dòng)電機（最好先點動、確認泵轉向正確后，才開始正式運行。），然后打開進出口壓力 （或真空）計，當泵達到正常轉速，且儀表指出相應壓力時，再慢慢打開出水閥門，調節到需要的工況。在吐出管路關閉的情況下，泵連續工作的時間，不能超過3 分鐘。
2) 起動過程中要時時注意原動機的功率讀數及泵的振動情況，振動數不應超過0.06毫米，測定部位是軸承座。
3) 密封情況：機械密封應無泄漏、發熱現象、填料密封^I呈連續滴流狀態。
3. 運行
1) 經常檢查泵和電機的發熱情況（軸承的溫升不應超過75℃〉及油位計供油情況?！匆话忝窟\(yùn)行1500小時后，要全部更換潤滑油一次〉。
2) 不能用吸入閥來調節流量，避免產生汽蝕。
3) 泵不宜在低于30%殳計流量下連續運轉，如果必須在該條件下連續運轉，則應在出口處安裝旁通管，排放多余的流量。
4) 注意泵運轉有無雜音，如發現異常狀態時，應及時消除或停車檢查。
4. 停止
1) ??慢關閉吐出口管路閘閥〈如果泵在倒灌情況下使用，還要關閉吸入管路的閘閥）、并關閉各種儀表的開關。
2) 切斷電源
3) 如果密封采用外部引液時，還要關閉外引液閥門。
4) 如果環境溫度低于液體凝固點時，要放凈泵內的液體，以防凍裂。
5) 如果長時間停車不用，除將泵內的腐蝕性液體放凈外，各零部件應拆卸清洗干凈，尤其是密封腔。最好是將泵拆下清洗后重新裝好，除涂油防銹處理和封閉泵進、出口外，還應定期檢I
注意事項
本型化工號泵可根據不同的使用條件安裝不同形式的機械密封，〈如內裝單端面平衡型和非平衡型， 雙端面平衡型及非平衡型，外裝式機械密封等?！蹈鶕?jù)所選用密封型式的不同，其使用方法和注意事
項也有所不同，具體情況請參閱機械密封安裝使用說明書、GB3215-82“煉廠、化工及石油化工流程用離心泵通用技術條件"，下面僅提幾點一般應注意的事項。
1. 由于機械密封一般適用在清潔的，無懸浮顆粒的介質中使用，因此，對新安裝的管路系統和儲液灌，應認真沖洗干凈，嚴防固體雜質進入機械密封端面?使密封失效。
2. 在易結晶的介質中，使用機械密封應注意經常沖洗。停車后重新起動前，要將機械密封上的結晶清洗干凈。
3. 拆卸機械密封應仔細，不許用手錘，鐵器等敲擊，以免破壞動、靜環密封面。
4. 如果有污垢拆不下來時，應設法清除污垢，沖洗干凈后再進行拆卸，以免損壞密封元件。
5. 安裝機械密封前，應檢查所有密封元件是否有失效或損壞，如有則應重新修復或更換。
6. 應嚴格檢查動環與靜環的相對磨擦密封面，不允許有任何細微的劃痕、碰傷等缺陷。所有另部件，包括泵體，葉輪，密封腔等在裝配前均應沖洗千凈，尤其是動、靜環端面，要用清潔，柔軟的布或棉紗認真擦拭干凈，然后涂上一層清潔的油脂或機油。
7. 裝配中要注意消除偏差，緊固螺釘時，要均勻擰緊，避免發生偏斜，使密封失效。
8. 正確調整彈?的壓縮量，泵安裝好以后，以手扳動轉子時，應感覺到密封彈?既有一定的壓縮量，而又能輕快、靈活地轉動沒有咬緊的感覺。如感覺太緊或盤不動，則應適當調松一些。
9.對有外部沖洗的機械密封，起動前應先開啟沖洗波，使密封腔內充滿密封液。停車時，先停泵，后關密封沖洗液。
故障與排除
| 障的可能原因 | 泵輸不出液體 | 流量、揚程不足 | 功率消耗過大 | 產生振動及躁音 | 密封處泄漏過多 | 軸封（包括填料函）發熱 | 泵過份發熱及轉不動 | 軸承發熱及軸承磨損 | 消除方法 |
| 泵內或吸入管內留有空氣 | 0 | 0 | | 0 | | | | | 重新灌泵排除空氣 |
| 吸上揚程過高或灌注高不夠 | 0 | 0 | | 0 | | | | | 降低泵位，增加進口處壓力 |
| 吸入管經過小或有雜物諸塞 | 0 | 0 | | 0 | | | | | 加大吸入管徑，清除#塞 |
| 吸入管浸入深度不夠或漏氣 | 0 | 0 | | | | | | | 增大浸入深度或檢修管路 |
| 轉速過高或過低 | 0 | 0 | 0 | | | | | | 按規定要求檢查原動機轉速 |
| 泵轉向不對 | 0 | 0 | | | | | | | 調整轉向 |
| 總揚程與泵揚程不符 | 0 | 0 | 0 | | | | | | 降低吐出系統阻力或高度 |
| 介質重度與粘度與果要求不符 | 0 | 0 | 0 | | | | | | 應進行換算 |
| 在流量過小時運轉產生振動 | | | | 0 | 0 | | 0 | 0 | 加大流量或設旁通循環管 |
| 泵與電機軸線不一致或軸穹曲 | | | 0 | 0 | | 0 | 0 | 0 | 校正 |
| 轉動部分與固定部分有磨擦 | | | 0 | 0 | | | 0 | 0 | 檢修泵或改善使用.工況 |
| 軸承磨損嚴重或損壞 | | | | 0 | | 0 | 0 | 0 | 更換之 |
| 密封環磨損過多 | | 0 | 0 | | | | | | 更換之 |
| 軸套、'填料或動靜钚磨損過多 | | | 0 | | 0 | 0 | 0 | | 更換之 |
| 填料〈或機械密封)選用或安裝不當 | | | 0 | | 0 | 0 | 0 | | 按使用要求重新選用或安裝 |
| 轉動部分不平衡引起振動 | | | | 0 | 0 | 0 | 0 | 0 | 檢查原因設法消除 |
| 油室油量過多（或油過臟） | | | 0 | 0 | | | | 0 | 按油位要求計加油〖或換新油〉 |
| 管路或泵內有.雜物堵塞 | 0 | 0 | | 0 | | | | | 檢查并排除 |
| 密封液壓力不當 | | | | | 0 | 0 | | | 應按密封腔前的壓力，加大0.049~0.147MPa |
| 填料壓蓋過緊或過松 | | | 0 | | 0 | 0 | | | 適當調整之 |
